Kao dobavljač cijevi od ugljičnog čelika, iz prve sam ruke vidio koliko je važno imati pouzdane metode inspekcije za cijevi od ugljičnog čelika. Ove metode osiguravaju da cijevi zadovoljavaju tražene standarde i da su prikladne za namjeravanu upotrebu. U ovom blogu podijelit ću neke od najčešćih metoda pregleda cijevi od ugljičnog čelika.
Vizualni pregled
Vizualni pregled je najosnovnija i najjednostavnija metoda za provjeru cijevi od ugljičnog čelika. To uključuje temeljito ispitivanje površine cijevi kako bi se potražili vidljivi nedostaci kao što su pukotine, ogrebotine, udubljenja ili korozija. To se može učiniti golim okom ili uz pomoć povećala za detaljniji pregled.
Kada radim vizualni pregled, počinjem gledanjem cjelokupnog izgleda cijevi. Provjeravam ima li znakova neravnina na površini, što bi moglo ukazivati na probleme tijekom procesa proizvodnje. Na primjer, ako postoje grube mrlje ili neravnine, to može značiti da cijev nije pravilno smotana ili istisnuta.
Također jako pazim na krajeve tube. Sve neravnine ili oštre rubove potrebno je ukloniti jer mogu predstavljati sigurnosnu opasnost tijekom instalacije. A ako ima bilo kakvih znakova oštećenja na krajevima, to bi moglo utjecati na sposobnost cijevi da bude pravilno spojena s drugim komponentama.
Vizualni pregled je brz i isplativ način za otkrivanje očitih nedostataka, ali ima svoja ograničenja. Ne može otkriti unutarnje nedostatke koji nisu vidljivi na površini. Tu na scenu dolaze druge metode pregleda.
Dimenzionalna inspekcija
Dimenzionalna inspekcija je usmjerena na osiguravanje da cijevi od ugljičnog čelika imaju ispravnu veličinu i oblik. To uključuje mjerenje vanjskog promjera, unutarnjeg promjera, debljine stijenke i duljine cijevi.
Koristimo razne alate za provjeru dimenzija. Za mjerenje vanjskog promjera obično se koriste čeljusti. Omogućuju brzo i točno mjerenje. Za preciznija mjerenja mogu se koristiti mikrometri. Kada je u pitanju mjerenje debljine stijenke, ultrazvučni mjerači debljine su vrlo korisni. Ovi mjerači rade tako da šalju ultrazvučne valove kroz stijenku cijevi i mjere vrijeme koje je potrebno valovima da se vrate.
Duljina cijevi obično se mjeri metarskom trakom ili mjeračem duljine. Važno je osigurati da su cijevi unutar specificirane tolerancije duljine jer netočne duljine mogu uzrokovati probleme tijekom instalacije.
Na primjer, ako je vanjski promjer cijevi veći ili manji od navedene veličine, ona možda neće ispravno stati u priključke ili druge komponente s kojima se treba spojiti. A ako debljina stijenke nije dosljedna, to može utjecati na čvrstoću cijevi i nosivost na pritisak.
Ultrazvučno ispitivanje (UT)
Ultrazvučno ispitivanje je metoda ispitivanja bez razaranja koja se koristi za otkrivanje unutarnjih nedostataka u cijevima od ugljičnog čelika. Djeluje tako da šalje ultrazvučne valove visoke frekvencije u cijev. Kada ti valovi naiđu na nedostatak, poput pukotine ili praznine, neki se valovi reflektiraju natrag.
Reflektirane valove zatim detektira sonda, a podaci se analiziraju kako bi se odredilo mjesto, veličina i vrsta greške. Ultrazvučno ispitivanje je vrlo osjetljivo i može otkriti nedostatke koji nisu vidljivi golim okom.
Jedna od prednosti ultrazvučnog ispitivanja je ta što se može koristiti za pregled cijelog volumena cijevi. Također je relativno brz i može se obaviti na cijevima koje su već u upotrebi, a da pritom ne dođe do oštećenja. Međutim, za točnu interpretaciju rezultata potrebni su vješti operateri.
Na primjer, ako postoji mala pukotina unutar cijevi, ultrazvučno testiranje može je otkriti rano. To nam omogućuje poduzimanje odgovarajućih radnji, kao što je zamjena cijevi ili izvođenje popravaka, prije nego pukotina poraste i prouzroči ozbiljniji problem.
Ispitivanje magnetskim česticama (MT)
Ispitivanje magnetskim česticama uglavnom se koristi za otkrivanje površinskih i pripovršinskih nedostataka u feromagnetskim materijalima poput ugljičnog čelika. Proces uključuje magnetiziranje cijevi i zatim nanošenje finih magnetskih čestica na površinu.
Ako postoji greška na površini ili neposredno ispod nje, magnetsko polje će se poremetiti, a magnetske čestice će se nakupljati na mjestu greške, čineći je vidljivom. Ova metoda je vrlo učinkovita za otkrivanje pukotina, preklopa i drugih nedostataka povezanih s površinom.
To je relativno jednostavna i jeftina metoda, ali se može koristiti samo na feromagnetskim materijalima. I to uglavnom za površinske i pripovršinske nedostatke. Za dublje unutarnje nedostatke prikladnije su druge metode poput ultrazvučnog ispitivanja.
Recimo da sumnjamo da postoji površinska pukotina na cijevi od ugljičnog čelika. Pomoću ispitivanja magnetskim česticama možemo brzo potvrditi prisutnost pukotine te odrediti njezin položaj i veličinu.
Ispitivanje vrtložnim strujama (ECT)
Ispitivanje vrtložnim strujama još je jedna nerazorna metoda ispitivanja. Djeluje tako da inducira izmjeničnu struju u zavojnici smještenoj blizu površine cijevi. Ova izmjenična struja stvara izmjenično magnetsko polje, koje zauzvrat inducira vrtložne struje u cijevi.
Ako postoji greška u cijevi, vrtložne struje će biti prekinute, a ta se promjena može otkriti mjerenjem impedancije zavojnice. Ispitivanje vrtložnim strujama vrlo je osjetljivo na površinske i pripovršinske nedostatke, a također se može koristiti za otkrivanje promjena u električnoj vodljivosti cijevi, što može ukazivati na koroziju ili drugu degradaciju materijala.
Jedna od prednosti ispitivanja vrtložnim strujama je da se može koristiti za brzu inspekciju. Često se koristi u proizvodnim linijama za brzu provjeru kvalitete cijevi od ugljičnog čelika. Međutim, ima ograničenja kada je u pitanju otkrivanje dubljih unutarnjih nedostataka.
Na primjer, ako je cijev počela korodirati na površini, ispitivanje vrtložnim strujama može otkriti promjenu električne vodljivosti i upozoriti nas na problem.
Hidrostatičko ispitivanje
Hidrostatsko ispitivanje je metoda tlačnog ispitivanja koja se koristi za provjeru integriteta cijevi od ugljičnog čelika. Cijev je napunjena tekućinom, obično vodom, a zatim je pod pritiskom do određene razine određeno vrijeme.
Tijekom testa pažljivo pratimo tlak. Ako postoji curenje u cijevi, tlak će pasti. Ova je metoda vrlo učinkovita za otkrivanje curenja i osiguravanje da cijev može izdržati potrebni tlak.
Međutim, hidrostatsko ispitivanje dugotrajan je proces i zahtijeva odgovarajuću postavku ispitivanja. Također, nakon testa, cijev je potrebno temeljito osušiti kako bi se spriječila korozija.
Na primjer, ako će se cijev od ugljičnog čelika koristiti u visokotlačnom cjevovodu, hidrostatsko ispitivanje je neophodno kako bi se osiguralo da može podnijeti pritisak bez curenja.
Radiografsko ispitivanje (RT)
Radiografsko ispitivanje uključuje korištenje X - zraka ili gama zraka za stvaranje slike unutarnje strukture cijevi od ugljičnog čelika. Zrake prolaze kroz cijev, a razlike u gustoći unutar cijevi bilježe se na filmu ili digitalnom detektoru.
Ova metoda može otkriti unutarnje nedostatke kao što su pukotine, šupljine i inkluzije. Pruža jasnu sliku unutarnjeg stanja cijevi, ali je i skuplji i zahtijeva posebne mjere opreza zbog upotrebe zračenja.
Radiografsko ispitivanje često se koristi za kritične primjene gdje je integritet cijevi od najveće važnosti. Na primjer, u industriji nafte i plina, gdje se cijevi od ugljičnog čelika koriste u visokotlačnim cjevovodima, radiografsko ispitivanje može pomoći da se osigura da cijevi nemaju unutarnjih nedostataka.

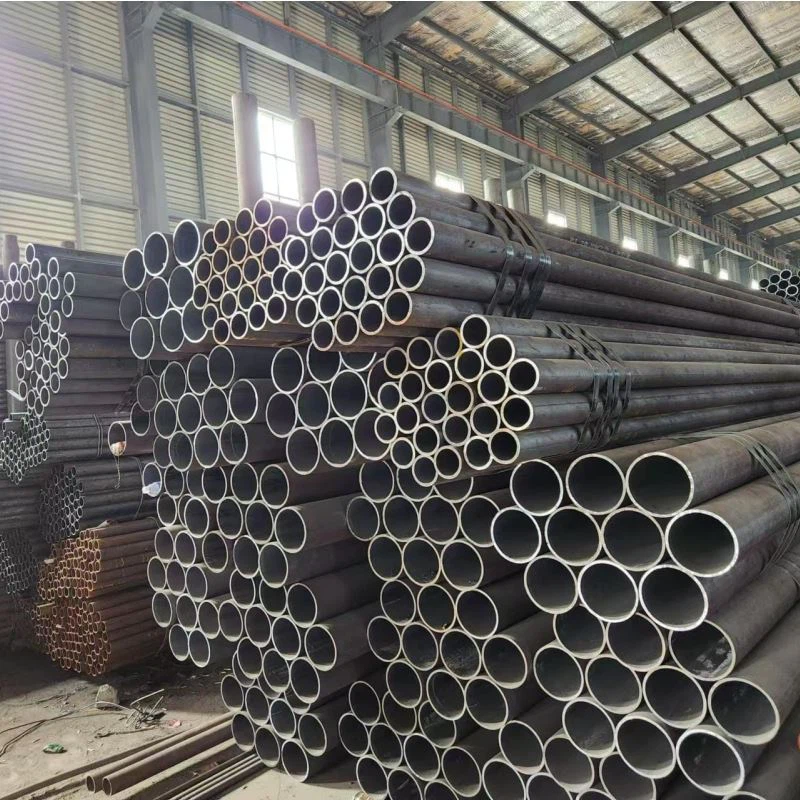

Sada, ako ste na tržištu visokokvalitetnih cijevi od ugljičnog čelika, imamo veliki izbor proizvoda. Provjerite naše09CrCuSb (ND čelik) bešavna čelična cijev,ASTM cijev od ugljičnog čelika, iASTM A252 Piloti od čeličnih cijevi. Koristimo sve ove metode inspekcije kako bismo osigurali da naše cijevi zadovoljavaju najviše standarde. Ako ste zainteresirani za kupnju ili imate bilo kakvih pitanja, slobodno se obratite i započnite raspravu o nabavi.
Reference
- ASME Kodeks kotlova i tlačnih posuda
- Međunarodni standardi ASTM za cijevi od ugljičnog čelika
- Priručnik za ispitivanje bez razaranja, svezak 1: Ultrazvučno ispitivanje
- Vodič za ispitivanje magnetskih čestica tvrtke Magnaflux Corporation
